АСТУЭ система учета электроэнергии

Версия для печати Версия для печати

Управление энергоресурсами в реальном времени - реальная экономия Вашего бюджета.

Система POWER MANAGER – автоматизированная система технического учета электроэнергии - предназначена для минимизации финансовых затрат при производстве, передаче, распределении и потреблении электроэнергии, анализа и оптимизации режимов энергопотребления.

Система POWER MANAGER позволяет:

  • сформировать оперативный  баланс энергозатрат в  реальном времени;
  • проследить   удельные   затраты   энергоресурсов   на   единицу продукции;
  • организовать единое информационное пространство предприятия для учета потребления и распределения энергоресурсов;
  • интегрировать    существующие    локальные    системы    учета различных видов энергии в единое информационное поле;
  • выделить в учете затраты энергоресурсов по цехам, участкам - до единицы оборудования включительно;
  • произвести полноценный и всесторонний анализ качества электроэнергии.

Отличительная особенность данной системы диспетчеризации заключается в том, что в ней используется не традиционные электросчетчики, а стационарные анализаторы количества и качества электроэнергии, измеряющие более 100 электрических параметров.

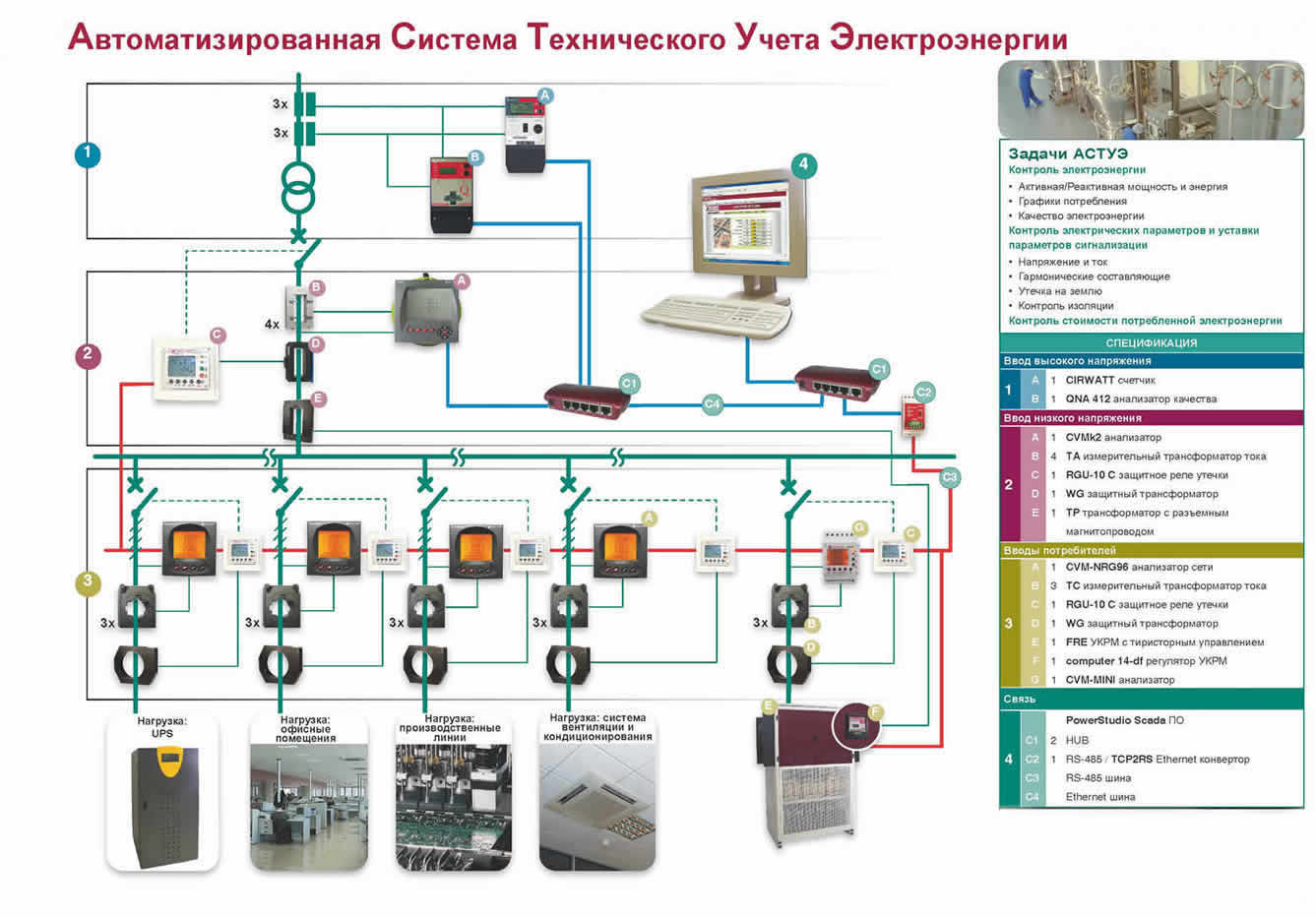

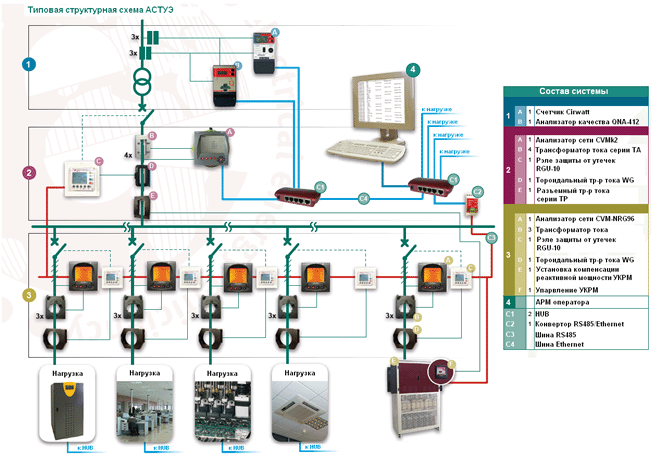

Структурная схема системы POWER MANAGER представлена на рисунке 1.

Рисунок 1. Структурная схема системы POWER MANAGER

Система POWER MANAGER имеет следующую структуру:

1.      Первичными токовыми датчиками яляются разъемные трансформаторы тока производства «CIRCUTOR» следующих серий

·         TC (H) -  базовая серия трансформаторов тока Circutor, отличающаяся уменьшенными габаритами и возможным исполнением высокого класса точности. Первичный ток от 5 до 5000А. Вторичный ток 5А (по заказу - 1А или другой). Шинные трансформаторы тока TC (H) имеют пломбировочные крышки и крепления на DIN-рейку

·         TP – серия трансформаторов тока с разъемным сердечником применяющихся для монтажа на работающих сетях. Их конструкция позволяет вести монтаж без отсоединения шин и, при особой необходимости, без отключения напряжения.

·          TA - серия трансформаторов тока с прямоугольным окном (исключение - TA 210 с проходной шиной). Первичный ток от 5 до 5000А. Вторичный ток 5А (или 1А под заказ).

Внешний вид трансформатора тока изображен на рисунке 2.

Рисунок 2. Внешний вид трансформатор тока серии TP

Раздел трансформаторов тока на сайте:

Преимущества токовых датчиков “CIRCUTOR”:
• Быстрый и удобный монтаж.

При установке не требуется демонтаж шины или кабеля;
• Практичны.
Контакты вторичной обмотки притоплены в корпус и защищены от грязи и пыли прозрачной крышкой. Есть возможность пломбирования;
• Современный дизайн. Трансформаторы имеют корпус из самозатухающего пластика.

2. Вместо традиционных счетчиков электроэнергии применяются стационарные анализаторы количества и качества электрической энергии Circutor серии CVM. Мы подбираем анализаторы электрической энергии согласно техническому заданию заказчика. Практически любая задача имеет несколько вариантов решения, отличающихся функциональными возможностями и стоимостью. Внешний вид анализаторов представлен на рисунке 3.



Рисунок 3. Внешний вид анализаторов серии CVM

Раздел анализаторов электроэнергии на сайте:

Параметры, регистрируемые анализаторами серии СVM:
• токи в каждой из фаз и суммарный ток в трех фазах;
• напряжения фазные и междуфазные, среднее напряжение;
• мощности активные, индуктивные, емкостные и полные по фазам и суммарно;
• cosф в каждой фазе и средний в сети;
• частота сети;
• потребленная и выданная активная, индуктивная и емкостная энергии;
• гармоники токов и напряжений до 49 порядка;
• коэффициент искажения синусоидальности по каждой фазе;
• пиковая мощность.

3. Все анализаторы соединены по двум информационным шинам RS485 с преобразователями интерфейсов RS485/RS232, RS485/Ethernet (“CIRCUTOR”) или миниатюрным  RS485/USB. Внешний вид преобразователей изображен на рисунке 4.

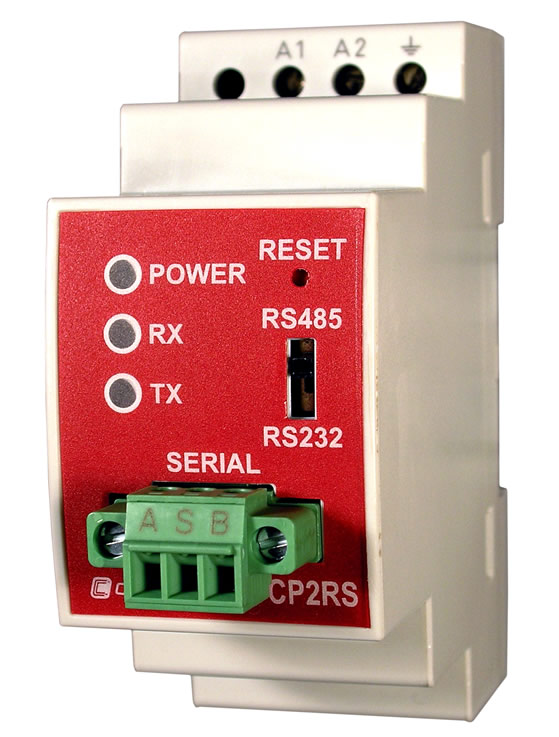

Рисунок 4. Внешний вид преобразователя интерфейсов

4. В целях оптимизации затрат функции традиционных контролеров сбора и передачи данных (УСПД) были переданы АРМ оператора с установленным программным обеспечением POWERSTUDIO SCADA. Данный SCADA пакет предназначен для обработки поступающей с анализаторов информации, предоставления данных в удобной для пользователя форме, а также составления отчетной документации.
Основные достоинтства POWERSTUDIO SCADA:

• удаленная настройка оборудования;
• хранение большого числа измеряемых параметров;
• отображение измеряемых параметров в реальном времени;
• отображение архивных значений измеряемых параметров в виде таблиц, графиков;
• возможность просмотра измеряемых параметров на нескольких рабочих станциях в сети Ethernet (при использовании клиентской версии);
• генерация отчетных форм, печать графиков, таблиц;
• ведение журнала событий;
• высокая надежность целостности архива данных (ежедневное автоматическое резервирование);
• простотой, интуитивно понятный интерфейс;
• WEB-интерфейс.

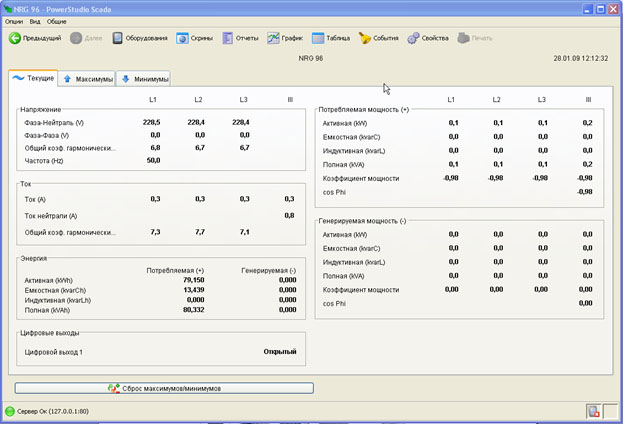

Рисунок 5.  Пример отображение измеряемых параметров в реальном времени

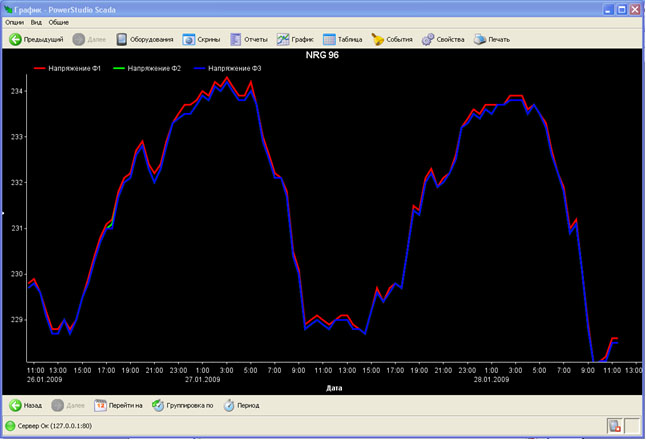

Рисунок 6. Пример построения кривой напряжения

Управление энергоресурсами в реальном времени - реальная экономия Вашего бюджета!
