ПЕРЕНОСНОЙ ЭЛЕКТРОАНАЛИЗАТОР MYeBOX

Версия для печати Версия для печати

ПЕРЕНОСНОЙ ЭЛЕКТРОАНАЛИЗАТОР MYeBOX

MYeBOX® - это интуитивно понятный портативный анализатор мощности, который предоставляет подробную информацию обо всех электрических параметрах, по качеству сети и переходным процессам электрического установки, обеспечивая полный доступ к информации посредством подключая вас непосредственно к устройству через приложение из мобильных устройств или путем подключения к Cloud.
Предназначен для измерения и регистрации электрических параметров и качество питания.
С приложением MYeBOX® у вас будет доступ и беспроводное соединение с каждым анализатором. Вы сможете настроить MYeBOX® и дистанционно обрабатывать данные, без необходимости идти на каждую установку.
Соединение Wi-Fi / 3G MYeBOX® позволяет подключаться к нему из любого места. Вы можете настроить его, загрузить журналы, отправить их в MYeBOX® Cloud, делиться им с другими и получать тревожных сообщений через приложение и по беспроводной сети, откуда бы вы ни выбрали.

Самая передовая модель MYeBOX 1500 может измерять утечку тока, параметры качества сети в соответствие стандарту EN 50160, а также записывать переходные процессы.


Имеется 2 модели анализатора: MYeBOX 150 и  MYeBOX 1500

MYeBOX 150:

4 входа для измерения напряжения: L1, L2, L3 и N.

4 входа для измерения тока: L1, L2, L3 и N.

5 сенсорных кнопок и 2 стандартных кнопки для просмотра различные экранов и программирования анализатора.

14 светодиодных индикаторов: включение, состояние батареи, журнал регистрации, состояние памяти, индикация подключения измерительного входа и Wi-Fi подключения.

ЖК дисплей для представления параметров.

Wi-Fi коммуникационные соединения.

1 микро-USB разъем для подключения и выгрузки данных на компьютер.



MYeBOX 1500:

5 входов для подачи измеряемого напряжения: L1, L2, L3, N и опорное напряжение URef.

5 входов для измерения тока: L1, L2, L3, N и для тока утечки.

5 сенсорных кнопок и 2 стандартных кнопки, позволяющие просматривать различные экраны и программировать анализатор.

21 светодиодный индикатор: включение, состояние батареи, журнал регистрации, состояние памяти, индикация подключений измерительных входов, Wi-Fi и 3G.

ЖК дисплей для представления параметров.

2 цифровых входа.

2 транзисторных выхода.

Коммуникационные соединения 3G

Wi-Fi коммуникационные соединения.

1 микро-USB разъем для подключения и выгрузки данных на компьютер.


 Контактные зажимы и трансформаторы для измерения фазных токов и тока нейтрали.

Тип

Шкала

Диапазон измерений

Точность

CPG-5

_

0.05 ... 5 A

0.2% (3 % ... 120% In)

CPG-100

_

1 ... 100 A

0.2% (3 % ... 120% In)

CPRG-500

_

1 ... 500 A

0.2% (3 % ... 120% In)

CPRG-1000

_

1 ... 1000 A

0.2% (3 % ... 120% In)

CPG-200/2000

LOW (низкие значения)

1 ... 200 A

0.2% (3 % ... 120% In)

HI (высокие значения)

1 ... 2000 A

0.2% (3 % ... 120% In)

FLEX-Rxxx

LOW

100 A

2% (10 % ... 200% In)

MEDIUM (средние значения)

1000 A

2% (10 % ... 200% In)

HI

10000 А

2% (10 % ... 200% In)

Трансформатор .../ 0.333 V.

_

1% ... 200% In

1% (1% ... 120% In)

Трансформатор .../ 0.250A

_

1% ... 200% In

1% (1% ... 120% In)

Контактные зажимы и трансформаторы для измерения тока утечки.

Тип

Шкала

Диапазон измерений

Точность

CFG-5

_

0.01 ... 5 A

0.2% (3 % ... 200% In

CFG-10

_

5 мА... 10 А

0.2% (3 % ... 200% In

Трансформатор типа WG

_

1% ... 200% In

1% (10% ... 500% In)



Мобильное приложение MYeBOX


Анализатор имеет мобильное приложение MYeBOX, которое позволяет пользова­телям установить беспроводные соединения с устройствами, использующими Wi-Fi или коммуникационные соединения 3G (модель MYeBOX 1500) и:

Выполнить полную настройку конфигурации прибора

Вывести на экран все параметры реального времени, как численные, так и графические.

 Показать форму сигналов.

Загрузить файлы журналов регистрации данных, сохраненные в памяти MicroSD.

Запрограммировать сообщения электронной почты на случай возникновения тревожных сигналов.

Приложение MYeBOX совместимо с операционными системами iOS и Android и имеет версии для смартфонов и планшетов.

Приложение MYeBOX Cloud

Анализатор имеет "облачное" приложение MYeBOX Cloud, в которое пользователи могут отправлять все данные, зарегистрированные в памяти MicroSD

Технические данные

Электропитание (сетевой адаптер)

Вход

Номинальное напряжение

100 ... 240 В перем.тока

Частота

47 ... 63 Гц

Потребляемая мощность

MYeBOX 150

MYeBOX 1500

22... 28 ВA

25... 31 ВA

Категория электроустановки

CAT II 300 V

Выход

Номинальное напряжение

9 В

Потребляемая мощность

MYeBOX 150

MYeBOX 1500

18 Вт

20 Вт

Цепь измерения напряжений

Пределы измерения напряжений

10 ...600 В перем.тока

Диапазон измеряемых частот

45 ... 65 Гц

Полное входное сопротивление

2.4 MΩ

Минимальное измеряемое напряжение (Vstart)

10 В перем.тока

Максимальная потребляемая мощность по входам напряжения

0.15 ВА

Категория электроустановки

CAT III 600 V

Токоизмерительная цепь







Тип зажима / трансформатора

Измерение токов по фазам и нейтрали

Токоизмерительные зажимы: CPG-5, CPG-100, CPRG-500, CPRG-1000,

CPG-200/2000, FLEX-Rxxx,

Трансформатор с выходным током
250 мА и напряжением 333 мВ

Измерение тока утечки
(модель MYeBOX 1500)

Трансформаторы типа CFG-5, CFG-10, WG

Номинальный ток (In)

Согласно зажимам, приведенным в Таблице 4 и Таблице 5

Пределы измерения тока

1 ... 200 In %

Максимальный ток, импульс <1 с

3*In A

Минимальный измеряемый ток (Istart)

Согласно зажимам, приведенным в Таблице 4 и Таблице 5

Максимальная мощность потребления по токовым входам

0.0004 ВА

Категория электроустановки

CAT III 600 V


Точность измерений (1)

Измерение напряжений (Ph-N)

Класс 0.2 (10 ...1000 V~) (IEC 61557-12)

Измерение токов

Класс 0.2 (1%...200% In) (IEC 61557-12)

Измерение активной мощности и полной мощности
(Vn 230/110 В перем.тока)

Класс 0.5 ± 1 цифра (IEC 61557-12)

Измерение реактивной мощности (Vn 230/110 В перем.тока)

Класс 1 ± 1 цифра (IEC 61557-12)

Измерение активной энергии

Класс 0.5S (IEC 62053-22)

Измерение реактивной энергии

Класс 1 (IEC 62053-23)

Измерение частоты

Класс 0.1 (45... 65 Гц)

Измерение коэффициента мощности

Класс 0.5 (IEC 61557-12)

Измерение коэффициента гармонических искажений (THD) по напряжения

Класс 1 (IEC 61000-4-7)

Гармоники напряжения
(до 50-й включительно)

Класс 1 (IEC 61000-4-7)

Измерение THD по току

Класс 1 (IEC 61000-4-7)

Гармоники тока
(до 50-й включительно)

Класс 1 (IEC 61000-4-7)

Доза фликера Pinst

3 % (IEC 61000-4-15)

Доза фликера Pst

5% (0.2 % ... 10Pst) (IEC 61000-4-15)

Смещение напряжения

Класс A (IEC 61000-4-30)

Несимметрия напряжений

Класс A (IEC 61000-4-30)

Смещение тока

Класс A (IEC 61000-4-30)

Несимметрия токов

Класс A (IEC 61000-4-30)

(1) Точность задается следующими условиями измерения для входа 2V: исключение ошибок, обусловленных зажимами и трансформаторами внешнего напряжения в диапазонах температур 5... 45 ºC и значений коэффициента мощности 0 ... 1.

Транзисторные цифровые выходы (модель MYeBOX 1500)

Количество

2

Тип

Транзисторный

Максимальное напряжение

48 В

Максимальный ток

90 мА


Цифровые входы (модель MYeBOX 1500)(2)

Количество

2

Тип

Беспотенциальный контакт (т.е. с гальванической развязкой)

Изоляция

2.7 кВ

Максимальный ток короткого замыкания

5 мА

Максимальное напряжение в разомкнутой цепи

4 ... 9 В

(2) Требуется подключение к цепи SELV.

Wi-Fi коммуникационные соединения

Диапазон

2.4 ГГЦ

Стандарты

IEEE 802.11 b / g / n


3G Коммуникационные возможности (модель MYeBOX 1500)

Сети

UMTS/HSPA: 850/900/1900/2100 МГц

GSM/GPRS/EDGE: 850/900/1800/1900 МГц

Максимальная выходная мощность

UMTS/3G
(категория электропитания 3): 24 dBm

GSM850/900
(категория электропитания 4): 33 dBm

GSM1800/1900
(категория электропитания 1): 30 dBm


Пользовательский интерфейс

Дисплей

2x-строчный с 20 алфавитно-цифровых символов на строку

Наборное поле

5 сенсорных кнопок, 2 стандартных кнопки

Индикатор

MYeBOX 150: 14 светодиодных индикаторов,
MYeBOX 1500: 21 светодиодный индикатор

Возможности связи

μUSB


Внутренняя батарейка

Тип

Литиевая

Напряжение

3 В

Емкость

220 мАч

Время работы от батареи

10 лет


Основная аккумуляторная батарея

Тип

Литиевая

Напряжение

3.7 В

Емкость

3700 мАч

Время зарядки

6 часов

Температура зарядки

0 ... 40ºC

Автономный режим (3)

MYeBOX 150

MYeBOX 1500





2 часа

без 3G

с 3G

2 часа

50 минут

3) В зависимости от условий окружающей среды и активированных функций.

Память типа MicroSD

Формат

FAT 32

Емкость

16 ГБ

Время регистрации

1 сек, 1 мин, 5 мин, 15 мин, 1 час, 1 день


Условия окружающей среды

Рабочая температура

-10ºC... +50ºC

Температура хранения

-20ºC... +60ºC

Относительная влажность (без выпадения конденсата)

5 ... 95%

Максимальная высота расположения над уровнем моря

2000 м

Степень защиты

IP30


Механические характеристики

Размеры

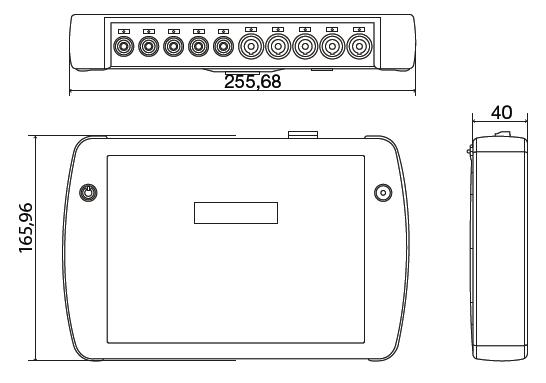

Рисунок 50 (мм)

Вес

MYeBOX 150

MYeBOX 1500

950 г

975 г

Корпус

V0 пластик с самозатушением при возгорании
