Инструкция к трансформаторам серии ТС и ТСН

Версия для печати Версия для печати

1. Правила техники безопасности


ОСТОРОЖНО: Опасно для жизни!


Никогда не работать на оборудовании под напряжением!

Монтаж трансформаторов тока и подключаемых к ним

измерительных приборов производить только при обесточенной системе.


ВНИМАНИЕ! Неисправные устройства представляют опасность!


• Перед вводом в эксплуатацию проверить :


- отсутствие электрического токоведущего соединения

между первичным проводником и клеммами вторичной цепи.

- не поврежден ли корпус трансформатора тока.

• Если встроенный трансформатор тока демонтируют, чтобы вновь

 установить его в другом приборе, необходимо еще раз проверить

трансформатор тока на отсутствие повреждений.



ОСТОРОЖНО: Наличие опасного электрического напряжения


• Используйте трансформаторы тока только надлежащим образом,

так как при работе с открытой вторичной цепью могут возникать

опасные напряжения на вторичных клеммах. Режим открытой

вторичной цепи запрещен.


•Замкните накоротко подключения вторичной обмотки трансформатора

тока, прежде чем монтировать или демонтировать устройство,

подключенное к вторичной цепи трансформатора тока.

•Трансформатор тока вводить в эксплуатацию только в том случае,

если вторичные обмотки трансформатора замкнуты на нормальную

нагрузку, либо накоротко.



ПРЕДУПРЕЖДЕНИЕ: Опасность материального ущерба

из-за ненадлежащего монтажа


В результате вибраций могут отвинтиться винты первичной шины.

• При монтаже затянуть винты держателя шины первичной обмотки,

чтобы они от вибраций не отвинтились.


ВНИМАНИЕ! Момент затяжки винтов не должен превышать 0,6 Nm!


• Трансформатор тока эксплуатировать только в помещениях без

выпадения конденсата.

2. Описание


Трансформаторы тока TC, TCH, TCM, TCB являются масштабными

преобразователями и служат для расширения пределов измерения

тока. По конструкции относятся к трансформаторам фиксированного

типа с неразборным сердечником и окном. Первичной обмоткой служит

кабель или шина, пропущенная в окно трансформатора. Первичная


обмотка пропускается в окно трансформатора при монтаже. Вторичные

обмотки имеют модификации - с выходом 5А или 1А и 4-20mA.

Модификация TCM предполагает крепление на DIN рейке:

DIN 46277 (EN50 022).

Трансформаторы TC, TCH, TCM, TCB заключены в изолирующий

корпус из самогасящегося термопластика. Модификации трансформаторов

различаются диапазоном первичного тока, классом точности,

электрической мощностью, получаемой на выходе, размерами и

формой проходных окон, а также габаритными размерами.

Выводы

вторичных обмоток подключены к клеммникам, з


акрепленным в корпусе

трансформатора. Клеммники имеют пластмассовые крышки с устройствами

для пломбирования с целью ограничения доступа к измерительной цепи.

3. Технические   характеристики


Наибольшее рабочее напряжение: 0,72кВ

Испытанное напряжение изоляции: 3кВ

Рабочая частота: 50 или 60Гц

Допустимый коэффициент перегрузки: 1,2

Испытанный термический ток (Iт): 60Iн


Испытанный динамический ток (Iд): 2,5Iт

Фактор безопасности: 5


Термический класс: 105°С

Климатическое исполнение: -5 °С … + 40 °С

Наработка на отказ, не менее: 1000000 ч

4. Монтаж


4.1 Установка на медную шину

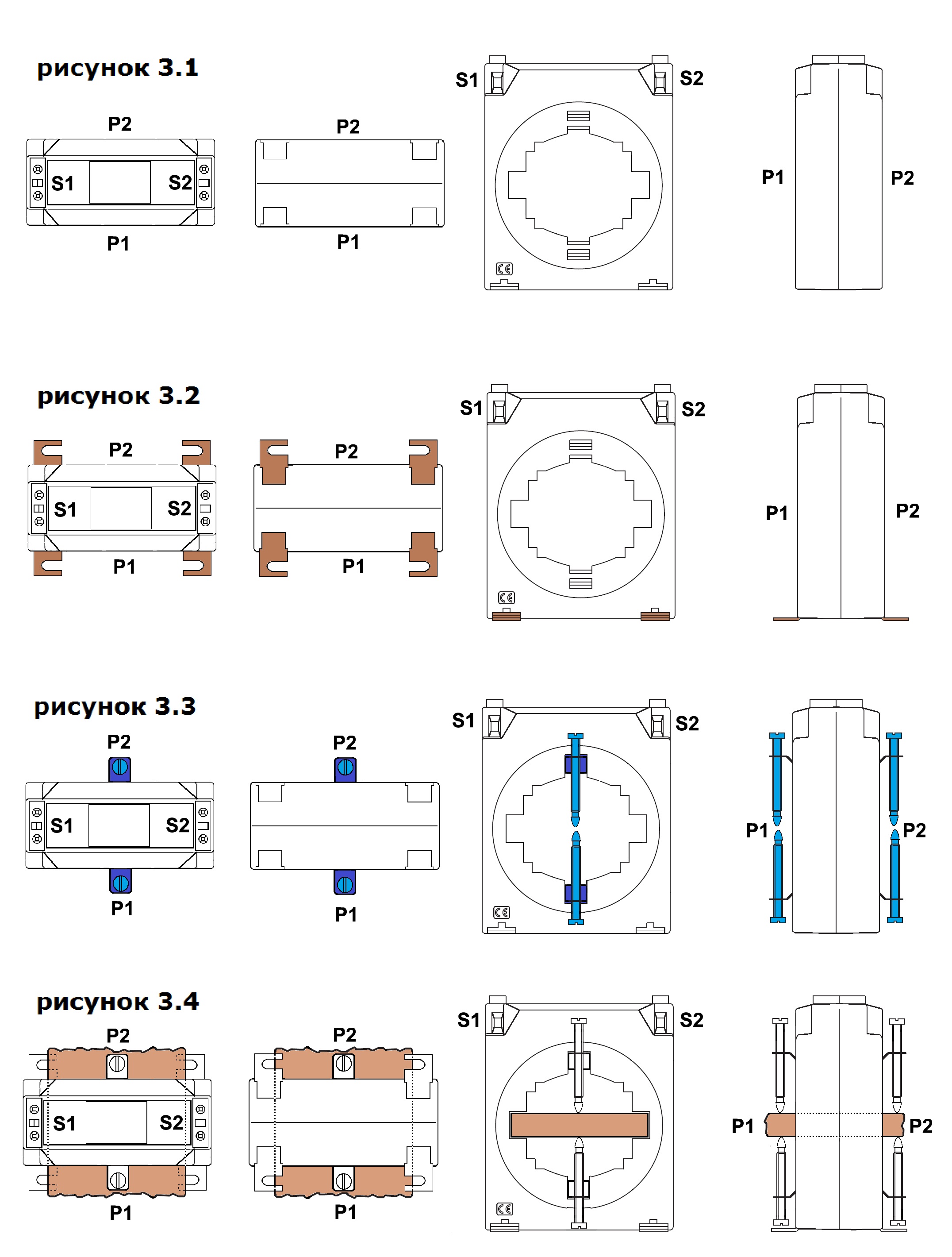

В большинстве применений трансформатор тока устанавливается

непосредственно на медную шину (рис. 1.3 и 1.4, 2.3 и 2.4, 3.3 и 3.4, 4.3 и 4.4).

•Трансформатор тока переместить над медной шиной.

•Вставьте крепление шины первичной обмотки в специальные

отверстия трансформатора тока.


•Наденьте защитные колпачки для защиты от случайного прикосновения

Каждый трансформатор имеет свой s/n.

на концы винтов.

•Поворачивайте два винта справа и слева на трансформаторе через

отверстия крепления шины первичной обмотки до тех пор, пока не будет

достигнута медная шина и не создастся противодавление, которое

зафиксирует трансформатор тока.

4.2 Установка на монтажной пластине


В комплект стандартных принадлежностей входят две (четыре) съемные

ножки (рис. 1.2, 2.2, 3.2, 4.2).

• Вставьте съемные ножки слева и справа внизу на трансформаторе.

• Установите трансформатор тока на монтажную пластину.

• Закрутите винты через отверстия съемных ножек, чтобы закрепить

трансформатор (винты в комплект не входят).

4.3 Установка на монтажной рейке

(для серий ТС4, ТС5, ТС5.2, ТС6, ТС6.2)


С помощью дополнительного крепежа (P19921 Крепеж на DIN-рейку)

трансформатор тока можно закрепить на монтажной рейке. (рис 1.5)

• Зафиксируйте крепежи на DIN-рейку в специальных отверстиях на

трансформаторе.

• Зафиксируйте трансформатор тока крепежом на монтажной рейке.

5. Подключение


• Выводы подключения первичной обмотки обозначены символами "P1" и "P2".

• Выводы подключения вторичной обмотки обозначены символами "S1" и "S2".

• Соедините проводники в соответствии с полюсами таким образом, чтобы

поток энергии тек в направлении от "P1" к "P2" и "S1" к "S2".

5.1. Винтовой зажим


• Снимите изоляцию с проводника на 10 мм.

• Оснастите гибкие провода наконечниками.

• Вставьте проводник в соответствующую соединительную клемму.

•При помощи отвертки закрутите винт в отверстии над соединительной клеммой.

ВНИМАНИЕ! Момент затяжки винтов не должен превышать 0,6 Nm!


6. Поверка трансформатора

Трансформаторы тока внесены в Государственный реестр средств измерений

под №26100-03. Свидетельство об утверждении типа средств измерений

ES.C.34.004.A №16577.

Поверку трансформаторов производят в соответствии с ГОСТ 8.217-2003

"Трансформаторы тока. Методика поверки".

Межповерочный интервал - 8 лет.




Инфо

Выбор измерительного трансформатора тока по нагрузке в цепи измерения

Для правильного выбора измерительного трансформатора тока ,помимо основных электрических параметров и габаритов, необходимо учитывать потери во вторичной (измерительной) цепи трансформатора, которые влияют на точность измерения. Предельные величины этих потерь (нагрузки), соответствующие классу точности прибора (0,5 , 1 или 3), приведены в технических характеристиках.

Пример расчёта потерь во вторичной цепи трансформатора тока.
