АНАЛИЗАТОР ЭЛЕКТРОЭНЕРГИИ CVM-1D

Версия для печати Версия для печати

АНАЛИЗАТОР КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

Описание

CVM-1D – это анализатор сетей для однофазных цепей с током до 32 А. В нем используется ЖК-дисплей с системой меняющихся экранов, на котором отображается 24 электрические переменные, представляющие мгновенные, максимальные и минимальные величины. Этот анализатор сконструирован в корпусе всего из 1 модуля DIN (18 мм), что позволяет устанавливать его на любой электрический щит благодаря небольшим габаритам. Этот прибор работает с протоколом Modbus/RTU (RS-485) и совместим с  рограммой энергоуправления PowerStudio.



К его основным характеристикам относятся следующие:

—Шестиразрядный ЖК-дисплей

— Интерфейс RS-485 Modbus/RTU

— Программируемый импульсный или сигнальный выход

— Измерение в четырех квадрантах


Применение

—Студенческие городки/гостиницы

—Марины

—Торговые центры

—Арендуемые офисы

—Кемпинги

—Бытовые и промышленные линии

—Однофазные линии в целом


Технические характеристики

Цепь питания Однофазное питание 88...276 В переменного тока
Частота питания 50 / 60 Гц
Потребляемая мощность 2 В·A
Цепь измерения Номинальное напряжение фаза-нейтраль 110...230 В переменного тока (±20%)
Частота 50 / 60 Гц
Номинальный ток 5 A
Минимальный ток 250 мА
Максимальный ток 32 A
Класс точности Напряжение, ток 0,5% + 1 цифра
Активная мощность, реактивная мощность 1% + 1 цифра
Активная энергия Класс 1 или B (IEC 62053-21 или EN 50470)
Реактивная энергия 32 A
Характеристики выходного транзистора Тип Оптоизолированный транзистор (с открытым коллектором) NPN
Максимальное напряжение управления 42 В постоянного тока
Максимальный ток управления 50 мА
Максимальная частота 1000 импульсов/кВтч
Длина импульса 4...100 мс (настраиваемая)
Изоляция 3,7 кВэфф. / 1 мин
Интерфейсы Порт RS-485
Протокол Modbus / RTU
Конструктивные характеристики Модуль измерения Установка на DIN-рейку по DIN 46277 (EN 50022)
Количество модулей 1
Условия окружающей среды Рабочая температура от -5 до +45 ºC
Степень защиты IP31 (IP50 модель MID)
Влажность (без конденсации) 5 ... 95% (без конденсации)
Максимальная высота 2000 м
Безопасность EN 61010 Защита от поражения электрическим током за счет двойной изоляции класса II
Стандарты IEC 664, VDE 0110, UL94-V0, EC 801, IEC 348, IEC 571-1, класс B
EN 50470-3 по активной энергии, класс 2 EN 62053-23 по реактивной энергии,
EN 50470-1, EN 61010, EN 61000-4-3, EN 61000-4-4, EN 61000-6-4, EN 55022



Обозначения

Тип Код Номинальный ток Протокол Интерфейс
CVM 1D-C M55510 от 250 мА до 32 A - -
CVM 1D-RS485-C M55511 от 250 мА до 32 A Modbus/RTU RS-485
CVM 1D-C MID M555M0 от 250 мА до 32 A - -
CVM 1D RS485 C MID M555M1 от 250 мА до 32 A Modbus/RTU RS-485



                                                                          Размеры

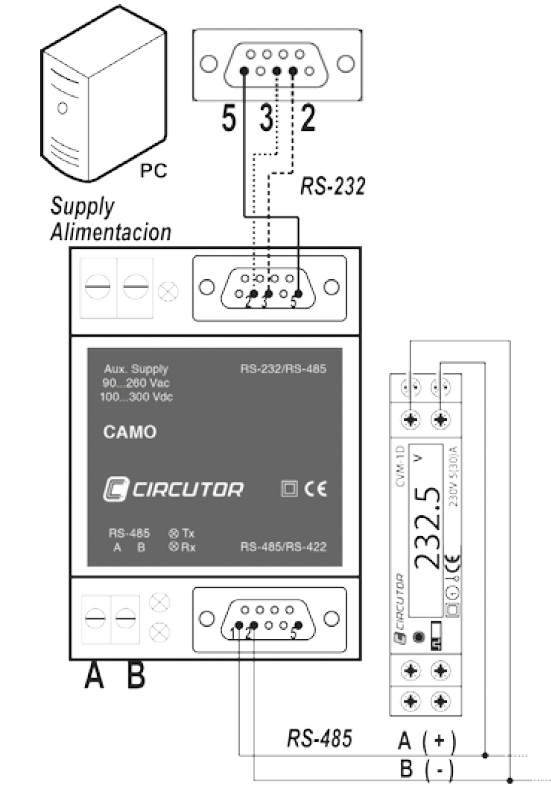

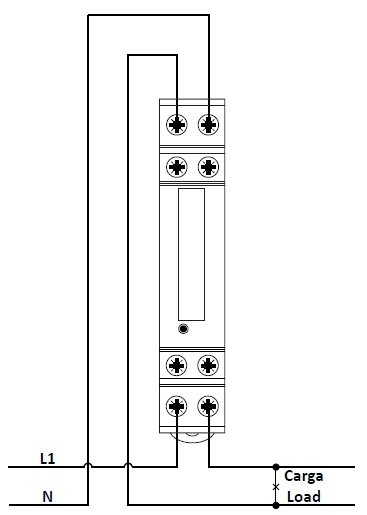

Соединения
