АНАЛИЗАТОР ЭЛЕКТРОЭНЕРГИИ CVM 96/144 (СНЯТ С ПРОИЗВОДСТВА)

Версия для печати Версия для печати

АНАЛИЗАТОР КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

Приборы контроля качества электроэнергии CVM 96 и CVM 144 предназначены для измерения и отображения основных параметров трехфазных сетей. Измерения в виде истинных среднеквадратичных значений осуществляются через три входа переменного напряжения и три входа переменного тока (посредством трансформаторов тока …/5A).

Качества электроэнергии CVM 96 и CVM 144

Особенности анализатора:

  • возможность измерения слабых и средних значений напряжения благодаря программированию коэффициента преобразования трансформатора напряжения;
  • индикация неправильного подключения;
  • измерение гармонических искажений (THD в %) по напряжению и току; гармонический анализ до 15-й гармоники или 31-й гармоники включительно (модель HAR);
  • измерение истинных среднеквадратичных значений напряжения и тока;
  • возможность настройки выходов реле с использованием функции логического сложения OR для установки срабатывания сигнализации при появлении максимального или минимального сигнала как в одной фазе, так и в трех фазах (L1 или L3 или L3 или III = функция OR);
  • установка времени переключения экрана в ждущий режим экономии электроэнергии;
  • возможность использования различных каналов связи: RS-232, RS-485, Ethernet (RJ45), и различных сетевых протоколов: Modbus RTU, Metasys N2 (Johnson Controls), Profibus;
  • анализаторы CVM 96/144 с сетевым протоколом Ethernet выводят измеряемые параметры на собственную веб-страницу; имеется возможность независимо генерировать сигналы тревоги посредством e-mail;
  • возможность защиты параметров установки прибора с помощью пароля;
  • функции измерения энергии и тока нейтрали;
  • габаритные размеры: 96 x 96 мм (CVM 96), 144 x 144 мм (CVM 144);
  • стандарты: IEC 664, VDE 0110, UL 94, IEC 801, IEC 348, IEC 571-1, EN 50081-1, EN 50082-1, EN-61010-1.
  • Регистрируемые параметры электроэнергии

    Параметр Обозначение фаза 1 фаза 2 фаза 3 3-х фазное значение
    фазное напряжение V
    межфазное напряжение V
    ток А o
    частота Hz
    активная мощность kW
    реактивная индуктивная мощность kvarL
    реактивная емкостная мощность kvarC
    полная мощность kVA o
    коэффициент мощности PF
    cosф o
    максимальное потребление Pd (A,kW,kVA,ph) •o
    активная энергия kW h
    реактивная индуктивная энергия Kvar.h L
    реактивная емкостная энергия Kvar.h C
    ток нейтрали IN o (CVM 96)/• (CVM 144)
    THD по напряжению %THD-V
    THD по току %THD-A
    разложение тока по гармоникам
    (до 15-й)
    - ooo
    разложение тока по гармоникам
    (до 31-й)
    - o o o модель HAR

    Примечание: • - отображение на экране и передача по каналу связи; o - передача по каналу связи.

    Электроанализатор CVM 144

    Дополнительные возможности электроанализатора CVM 144:

  • цифровые входы и выходы;
  • аналоговые входы и аналоговые выходы реле (через слот расширения);
  • ток утечки на землю (через слот расширения)

    Программное обеспечение PowerStudio

    Программное обеспечение PowerStudio позволяет превратить электроанализаторы CVM 96 и CVM 144 в мощное средство контроля и управления электроэнергией.

    Характеристики программного обеспечения

  • отображение параметров в реальном масштабе времени;
  • сохранение параметров в памяти и вывод их на экран в виде таблиц и графиков;
  • цветовая индикация сигнала тревоги;
  • функции удаленного доступа;
  • специальный модуль звуковой сигнализации;
  • специальный модуль генерации отчета о произошедших событиях, потреблении, сигналах тревоги и др.

    Связь

  • Веб-сервер: многопользовательский доступ (любой зарегистрированный пользователь получает доступ к измеренным параметрам);
  • DDE-сервер: динамический интерфейс различных приборов в одной системе;
  • XML-сервер: динамический интерфейс посредством IP-адресов протокола Ethernet.
  • Опция
    расшир.
    Изолир.
    ток.
    входы
    Сист.
    прото-
    кол
    Протокол связи Цифр.
    вых.
    (реле)
    Аналог.
    входы
    Аналог.
    вых.
    Измер.
    тока
    утечки
    Измер.
    тока
    нейтр.
    Разлож.
    тока
    по гарм.
    (до 31-й)
    Цифр.
    вх.
    Profibus
    DP
    Modbus
    RTU
    Ethernet
    TCP/UDP
    Johnson
    Controls
    Электроанализатор CVM 96
    CVM-96
    CVM-96-ITF
    CVM-96-F-ITF-RS485-C2-HAR-IN RS485 2
    CVM-96-ITF-RS232-C2 RS232 2
    CVM-96-ITF-RS485-C2 RS485 2
    CVM-96-ITF-Ethernet-C2 Ethernet 2
    CVM-96-ITF-Johnson Controls-C2 RS485 2
    Электроанализатор CVM 144
    CVM-144
    CVM-144-ITF
    CVM-144-ITF-HAR
    CVM-144-ITF-Ethernet Ethernet
    CVM-144-ITF-Profibus RS485
    Взаимозаменяемые модули
    Mod.CVM144 C2-currents 2
    Mod.CVM144 RS-485-C2 RS485 2
    Mod.CVM144 RS-485-C2-currents RS485 2
    Mod.CVM144 RS-485-C2-digital RS485 2 4
    Mod.CVM144 RS-232-C2 RS232 2
    Mod.CVM144 RS-232-C2-currents RS232 2
    Mod.CVM144 RS-232-C2-digital RS232 2 4
    Полная комплектация прибора
    CVM-144-ITF-RS485-C2 RS485 2
    CVM-144-ITF-RS485-C2-Analogue 40 RS485 2 4
    CVM-144-ITF-RS485-C2-Analogue 21/20 RS485 2 2 2
    CVM-144-ITF-Ethernet-C2-Analogue 21/20 Ethernet 2 2 2
    CVM-144-ITF-Ethernet-C2-currents Ethernet 2
    CVM-144-ITF-Profibus-C2-Analogue 21/20 RS485 2 2 2
    CVM-144-ITF-Profibus-C2-currents RS485 2
    CVM-144-ITF-Johnson Controls-C2 RS485 2
    CVM-144-ITF-Johnson Controls-C2-Analogue 21/20 RS485 2 2 2
    CVM-144-ITF-Johnson Controls-C2-currents RS485 2

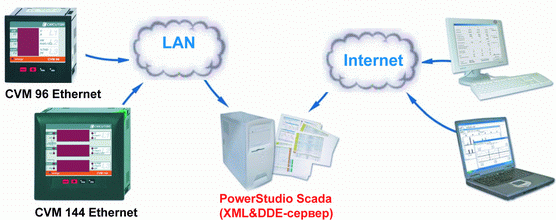

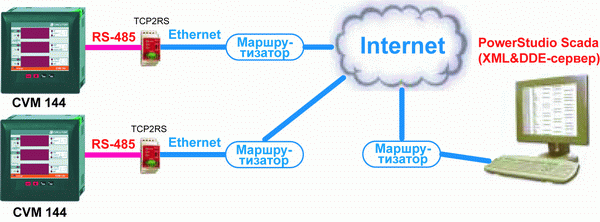

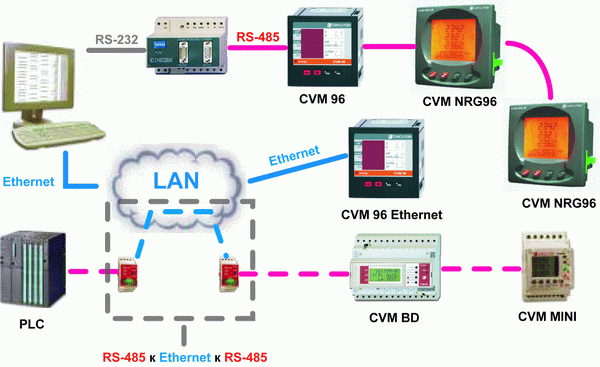

    Возможные схемы применения электроанализаторов

    Качество электроэнергии

    Качество электроэнергии

    Качество электроэнергии


    Качество электроэнергии
