АНАЛИЗАТОР ЭЛЕКТРОЭНЕРГИИ CVM-MINI

Версия для печати Версия для печати

АНАЛИЗАТОР КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

Описание

Анализатор трехфазных электрических сетей (симметричных и несимметричных) для установки на DIN-рейке, очень малых размеров, с измерением в 4 квадрантах.

 Другие характеристики:

— Измерение тока .../5 или .../1 A или .../250 мА

—Формат DIN-рейки всего с 3 модулями

—Установка на панели 72 x 72 мм с адаптером передней панели (M5ZZF1)

— Интерфейс RS-485 (Modbus-RTU)

— Имеется два транзисторных выхода (программируемых)

—С технологией ITF: защитная гальваническая развязка, в зависимости от типа

— Выбор параметров для отображения

— Выбор страницы по умолчанию

—Универсальное питание для типа Plus

— Герметичный


Применение

—Контроль в распределительных щитах и вводах низкого и среднего напряжения, в которых необходимо использовать анализатор на DIN-рейке в связи с ограниченным пространством.

—Контроль сигналов тревоги. Максимальная, минимальная величина и программируемая задержка.

—Контроль активной и реактивной энергии при помощи импульсного выхода.

—Регистрация мгновенных, максимальных и минимальных данных измеренных электрических параметров.



Технические характеристики

Цепь питания Стандартная 230 В переменного тока (-15...+10%)
Опциональная 85...265 В переменного тока
95...300 В постоянного тока
20...120 В постоянного тока
Потребляемая мощность 3 В ·A
Частота 50...60 Гц
Цепь измерения Номинальное напряжение 300 В переменного тока (ф-н) / 520 В переменного тока (ф-ф)
Частота 45...65 Гц
Потребление в цепи напряжения 0,7 В ·A
Потребление в цепи тока ITF 0,9 ВА / шунт 0,75 ВА
Трансформаторы .../5 A или .../1 A или .../250 мА
Минимальный прямой ток 110 мА
Максимальный прямой ток 6 A
Максимальный ток с трансформатором 1,2 In
Класс точности Напряжение, ток 0,5% + 1 цифра
Активная мощность, реактивная мощность 0,5% + 1 цифра
Активная энергия, реактивная энергия 0,5% + 1 цифра
Условия окружающей среды Температура эксплуатации от -10 до +50 ºC
Относительная влажность 5 ... 95%
Максимальная высота 2000 м
Выходной транзистор
Оптопара (открытый коллектор) NPN
Максимальное напряжение управления 24 В постоянного тока
Максимальный ток управления 50 мА
Максимальная частота импульсов 5 импульсов/с
Длина импульса 100 мс
Конструктивные характеристики Модуль измерения Установка на DIN-рейку по DIN 46277 (EN 50022)
Степень защиты Встроенное оборудование: IP51
Клеммы: IP31
Размеры 52,5 x 85 x 67,9 мм (3 модуля)
Безопасность Спроектирован для установок CAT III 300/520 В переменного тока по EN 61010.
Защита от поражения электрическим током за счет двойной изоляции класса II
Стандарты IEC 664, VDE 0110, UL 94, IEC 801, IEC 348, IEC 571-1, EN 61000-6-3, EN 61000-6-1, EN 61010-1



Обозначения

Изолированный
вход
Токовый вход Цифровой
выход
Гармоники Протокол Интерфейс Тип Код
- .../1 A, .../5 A - - - - CVM MINI M52000
да .../1 A, .../5 A 2 - - - CVM MINI-ITF-C2 M52011
да .../250 мА 2 - - - CVM MINI-MC-ITF-C2 (*1) M52071
да .../1 A, .../5 A 2 - Modbus/RTU RS-485 CVM MINI-ITF-RS485-C2 M52021
да .../250 мА 2 - Modbus/RTU RS-485 CVM MINI-MC-ITF-RS485-C2 (*1) M52081
да .../1 A, .../5 A 2 U и I (15º) Modbus/RTU RS-485 CVM MINI-ITF-HAR-RS485-C2 M52031
да .../1 A, .../5 A 2 - Modbus/TCP TCP/IP CVM-MINI-ITF-ETHERNET-C2 M520J1
да .../1 A, .../5 A 2 - Modbus/TCP TCP/IP CVM-MINI-MC-ITF-ETH-C2 (*1) M520L1
да .../1 A, .../5 A 2 - BACnet - CVM-MINI-ITF-BACnet-C2 (*2) M520F1
да .../1 A, .../5 A 2 - BACnet - CVM-MINI-MC-BACnet-C2 (*1*2) M520H1
да .../5 A 2 - LonWoks LonTalk CVM MINI-ITF-LonWorks-C2 M52091
ISO/IEC 14908 – ANSI/EIA 7091
да .../333 мВ 2   Modbus/RTU RS-485 CVM-MINI-mV-RS485-C2 M520810000V
Адаптер панели для CVM-MINI (72 x 72) Адаптер панели M5ZZF1
(*1) Необходимы эффективные трансформаторы серии MC. – (*2) Только с питанием 230 Вперем.



 Таблица кодировки

М 5 Х Х Х Х 0 0 Х
Код   Внутренний
код
Напряжение
питания
Стандарт 230 В переменного тока 0
85...265 В переменного тока С
95...300 В постоянного тока
24...120 В постоянного тока 5

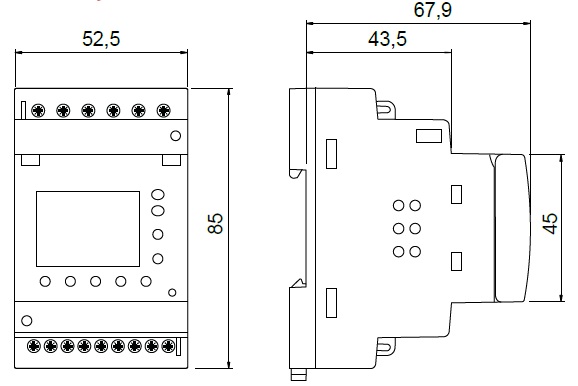

Размеры

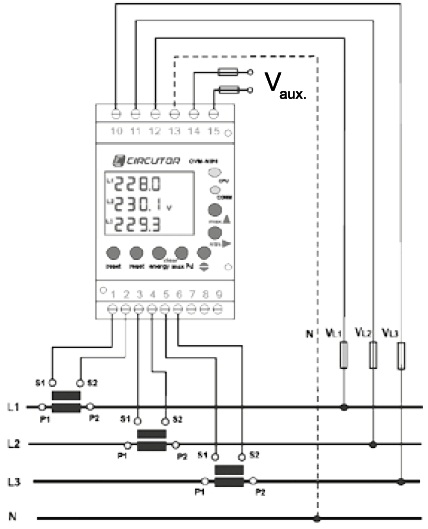

3 или 4 провода

(низкое напряжение)

Соединения

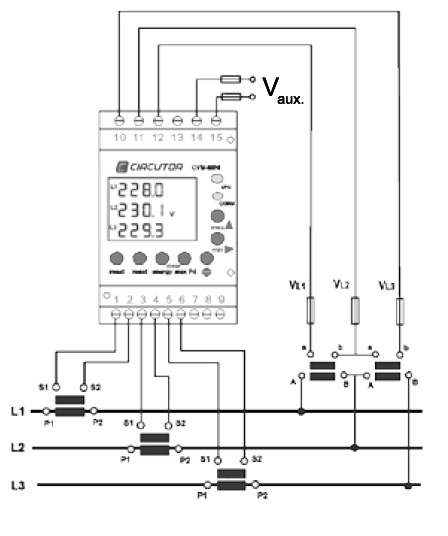

3 провода

(2 трансформатора напряжения и 3 трансформатора тока)

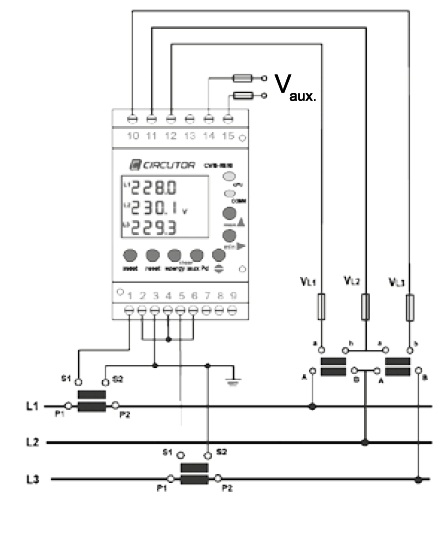

3 провода

(2 трансформатора напряжения и 2 трансформатора тока)


Качество электроэнергии
