АНАЛИЗАТОР ЭЛЕКТРОЭНЕРГИИ CVM-NET

Версия для печати Версия для печати

АНАЛИЗАТОР КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

Описание

CVM NET – это анализатор сетей для измерения однофазных сетей, симметричных и несимметричных трехфазных сетей. Он специально предназначен для измерения до 230 электрических параметров и передачи этих данных по шине RS-485 при помощи протокола Modbus/RTU на систему контроля SCADA.



К его основным характеристикам относятся следующие:

—Формат DIN-рейки всего с 3 модулями

—Установка на панель 72 x 72 мм, с адаптером передней панели

—Считывание тока при помощи внешних трансформаторов ... / 5 A и .../250 мА (модель MC)

— Возможность измерения в сетях среднего и низкого напряжения

— Интерфейс RS-485 (Modbus RTU)

—Совместимость с программой PowerStudio / PSS / PSSDeluxe

— 2 программируемых цифровых выхода

—Универсальное питание. Универсальное питание для типа Plus

— Герметичный


Применение

—Контроль в распределительных щитах и вводах низкого и среднего напряжения, в которых необходимо использовать анализатор на DIN-рейке в связи с ограниченным пространством.

—Контроль сигналов тревоги. Максимальная, минимальная величина и программируемая задержка.

—Контроль активной и реактивной энергии при помощи импульсного выхода

—Регистрация мгновенных, максимальных и минимальных данных измеренных электрических параметров.

Технические характеристики

Цепь питания Номинальное напряжение 230 В переменного тока
Частота питания 50–60 Гц
Максимальная потребляемая мощность 3 ВА
Цепь измерения Номинальное напряжение 300 В переменного тока / 520 В переменного тока
Частота 40...65 Гц
Номинальный ток In / 5 A или / 250 мА
Постоянная перегрузка 1,2 In
Класс точности Напряжение, ток 0,5% + 1 цифра
Активная мощность, реактивная мощность 1% + 1 цифра
Активная энергия, реактивная энергия 1% (класс 1)
Интерфейсы Протокол RS-485
Протокол связи Modbus / RTU
Скорость 1200 / 2400 / 4800 / 9600 / 19200 бит/с
Длина 8
Контроль четности Без контроля четности / четность / нечетность
Биты четности 1 / 2
Выходные транзисторы Тип: Изолированный транзистор NPN с открытым коллектором
Максимальное напряжение управления 24 В постоянного тока
Максимальный ток маневрирования 50 мА
Максимальная частота 5 импульсов/с
Длина импульса 100 мс
Конструктивные характеристики Модуль измерения DIN-рейка 46277 (EN 50022)
Количество модулей 3
Условия окружающей среды Рабочая температура от -10 до +50 ºC
Степень защиты Встроенное оборудование: IP51
Клеммы: IP31
Влажность (без конденсации) 5 ... 95% (без конденсации)
Максимальная высота 2000 м
Безопасность EN 61010 Защита от поражения электрическим током за счет двойной изоляции класса II
Стандарты IEC 664, VDE 0110, UL 94, IEC 801, IEC 348, IEC 571-1, EN 61000-
6-3, EN 61000-6-1, EN 61010-1, EN 61000-4-11, EN 61000-4-2, EN
61000-4-3, EN 61000-4-4, EN-61000-4-5, EN 55011, CE

Обозначения

Квадранты Интерфейсы Протокол Цифровой выход Измерение Тип трансформатора Тип Код
4 RS-485 Modbus / RTU 2 3 фазы .../5 A CVM NET-ITF-RS485-C2 M54B21
4 RS-485 Modbus / RTU 2 3 фазы .../ 250 мА (тип MC) CVM NET-MC-ITF-RS485-C2(*) M54B31
  RS-485 Modbus / RTU 2 3 фазы …/333 мВ CVM NET-mV-ITF-RS485-C2 M54B310000V
(*) Требует установки эффективных трансформаторов МС. Входящий ток 205 мА

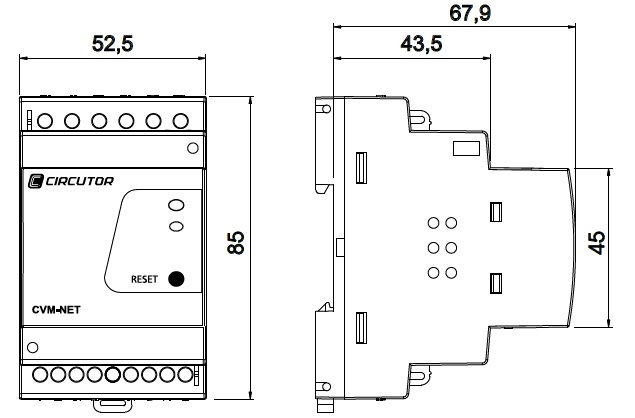

Размеры

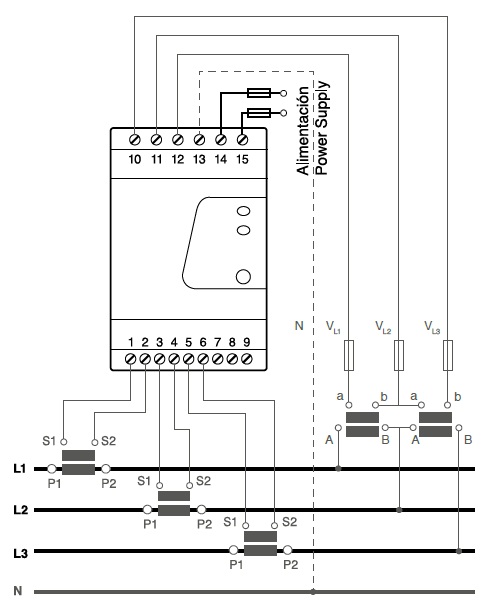

Трехфазное соединение + нейтраль

3 трансформатора напряжения + 3 трансформатора тока

Соединения

Трехфазное соединение + нейтраль

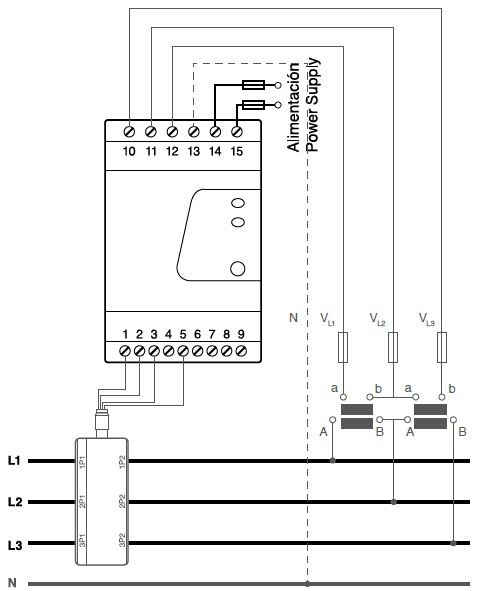

Эффективный трансформатор MC

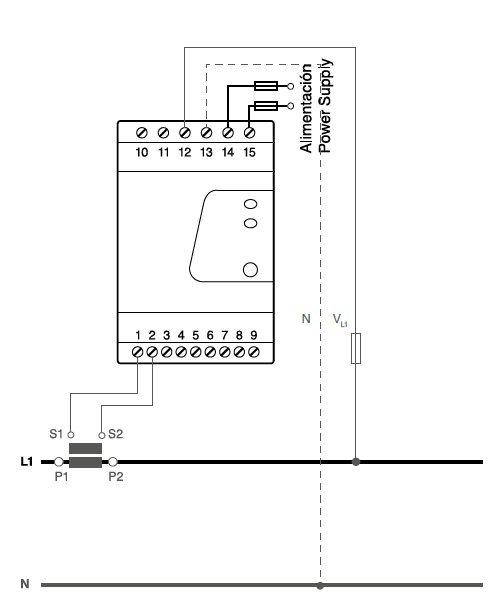

Однофазное соединение


Качество электроэнергии
