АНАЛИЗАТОР ЭЛЕКТРОЭНЕРГИИ CVM C10 |
|
АНАЛИЗАТОР КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ
 | Описание
CVM-C10 – это анализатор сетей для установки на панели (96x96 мм) с регистрацией энергии. Компактный и универсальный с измерением в 4 квадрантах (потребление и генерирование). Подходит для установок среднего и низкого напряжения в трехфазных 3- или 4-проводных цепях, двухфазных цепях с нейтралью и без, однофазных цепях и цепях с подключением по схеме ARON.
Характеристики отображения и интерфейс:
—Сенсорная клавиатура с подсветкой (емкостная)
—Аналоговое отображение для мгновенных параметров (мощность,
максимальная достигнутая мощность и cos φ или коэффициент мощности)
—Дисплей с подсветкой
—ЖК-индикатор сигнала тревоги |
Применение
—Получение данных по потреблению энергии из трех различных источников: сеть, генераторная установка или солнечная батарея.
—Генерирование импульсного сигнала, связанного со стоимостью, выбросом CO2 в кг или экономией в зависимости от потребления или генерирования энергии.
—Выбор тарифов при помощи цифровых входов. Идеально подходит для расчета стоимости в трех различных рабочих сменах.
—Программирование сигналов тревоги о любом измеренном или рассчитанном мгновенном параметре. Возможность настройки на параметр «Низкий/высокий», гистерезис (%), н.р./н.з., задержка подключения/отключения и блокировка.
| ![]()  |
| | | |
| |
Технические характеристики
| Цепь питания | Напряжение питания | 85...265 В переменного тока / 50...60 Гц |
| 95...300 В постоянного тока |
| Цепь измерения | Напряжение | 300 В переменного тока ф-н |
| 520 В переменного тока ф-ф |
| Частота | 50...60 Гц |
| Ток | ITF ... /5 A или .../1 A |
| MC ... /250 мА |
| Выборка | 64 выборки/цикл |
| Класс точности | Напряжение, ток, мощность | 0,5% |
| Активная энергия | 1% (класс 1) |
| Реактивная энергия | 2% (класс 2) |
| Отображение гармоник до | В, А | 31-й |
| Интерфейсы | Протокол | RS-485 Modbus/RTU |
| Скорость | 9600, 19200, 38400 |
| Количество бит, контроль четности, стоповый бит | 8, n, 1 |
| Выходы | 2 цифровых выхода | Интерфейс SO |
| Возможность настройки до 1000 импульсов |
| 2 транзистора NPN (только в версии 3 CT) |
(не более 24 В постоянного тока, 50 мА,
5 импульсов/с, возможность настройки
максимального отношения Tвкл./Tвыкл.) |
| | 2 релейных выхода | Макс. / мин. / н.р./н.з. / гистерезис /
блокировка 250 В переменного тока, 6 А |
| Входы | 2 цифровых входа | Выбор тарифа или внешних сигналов тревоги |
| NPN, оптопара |
| Конструктивные характеристики | Корпус | Пластмасса VO самозатухающая |
| Степень защиты IP | Передняя панель: IP 65 |
| Задняя панель: IP 31 |
| Размеры | 96,7 x 96,7 x 63,4 мм |
| Условия окружающей среды | Температура эксплуатации | от -10 до +50 ºC |
| Относительная влажность | 5 ... 95% |
| Максимальная высота | 2000 м |
| Безопасность | Класс III по EN 61010 |
| Защита от поражения электрическим током за счет двойной изоляции класса II |
| Стандарты | IEC 61000, IEC 61000-4-3, IEC 610004-11,
IEC 61000-4-4, IEC 610004-5, измерение по MID, согласно UL |
Прочие характеристики:
—Последовательный интерфейс RS-485 Modbus
—2 транзисторных выхода, настраиваемые на импульсы или сигналы тревоги
—2 релейных выхода, настраиваемые на сигналы тревоги
—2 цифровых входа для выбора трех тарифов или обнаружения логических состояний
—Позволяет выбрать тарифы при помощи интерфейсов
—Точность класса 0,5 по напряжению и току, 1 – по мощности и энергии
|
|
| |
Обозначения
| Транзисторный выход | Каналы измерения тока | Токовый вход | Тип | Код |
| 2 | 3 | .../5 или .../1 A | CVM-C10-ITF-485-ICT2 | M55911 |
| 2 | 3 | .../250 мА | CVM-C10-MC-485-ICT2 | M55921 |
| - | 4 | .../5 или .../1 A | CVM-C10-ITF-IN-485-IC2 | M55942 |
| 2 | 3 | .../333 мВ | CVM-C10-mV-485ICT2 | M559210000V |
| |

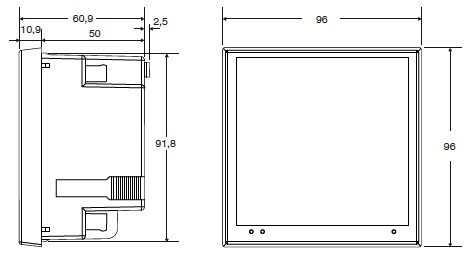

| Размеры | |
| |  | |
Соединения
|

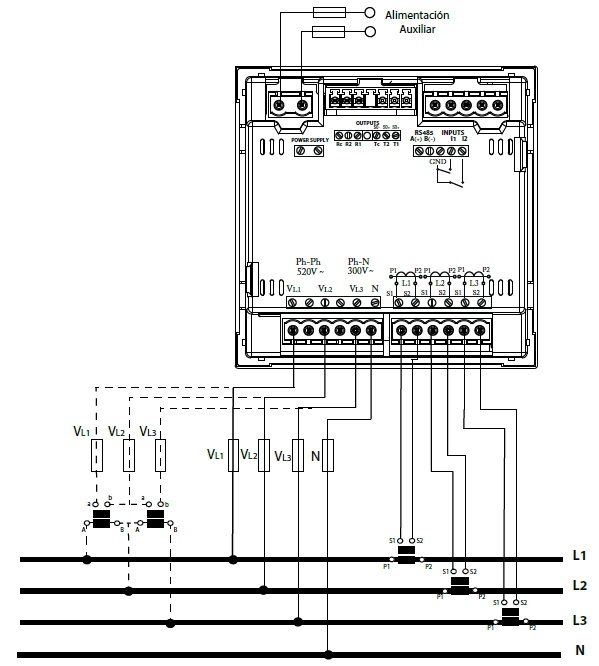

Трехфазное соединение + нейтраль
с трансформаторами напряжения или без
|

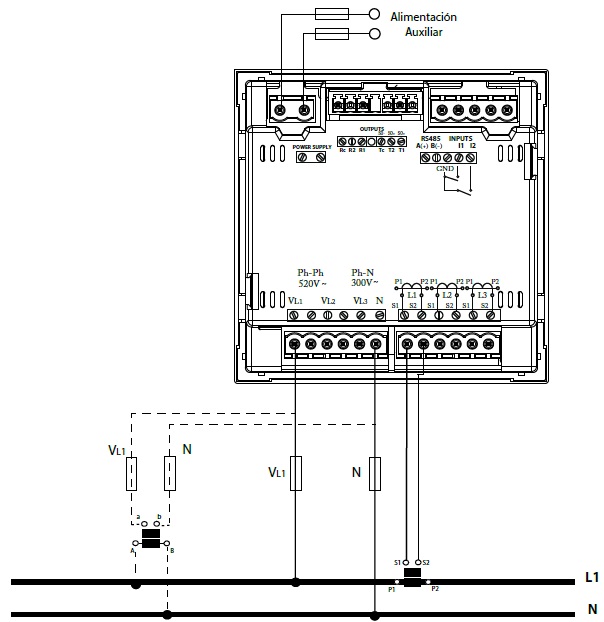

Однофазное соединение
с трансформаторами напряжения или без
|
 |  |
