Учет электроэнергии, электроанализаторы CIRCUTOR

Версия для печати Версия для печати

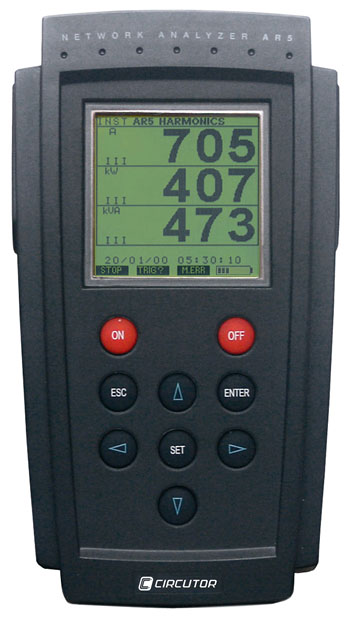

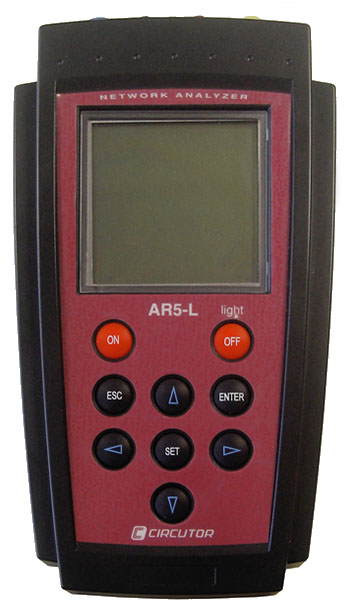

Портативные анализаторы количества и качества электроэнергии AR.5M и AR.5L производства CIRCUTOR (электроанализаторы) применяются для решения различных задач, в частности:

  • Обследование предприятий (энергоаудит)
  • Определение причин отказов оборудования
  • Оптимизация графиков энергопотребления
  • Подбор энергоснабжающего оборудования
  • Проектирование помехозащитных систем
  • Выбор компенсаторов реактивной мощности
  • Заключение договоров на энергоснабжение
  • Проверка счетчиков электроэнергии

Портативный электроанализатор является одним из основных приборов в составе лаборатории для энергоаудита.

Электроанализаторы предназначены для измерения и регистрации параметров количества и качества электроэнергии, на основании показаний которых делаются выводы об эффективности использования электроэнергии, предлагаются и обосновываются энергосберегающие проекты, разрабатываются программы энергосбережения.

Универсальные электроанализаторы чаще всего бывают рассчитаны на применение в трехфазных несимметричных сетях 220/380 В, поэтому они заведомо применимы в симметричных трехфазных сетях и, тем более, в однофазных. Многие модели электроанализаторов можно подключать и к высоковольтным сетям через измерительные трансформаторы тока и напряжения – для этого приборы оснащаются специальными измерительными шунтами.

Электроанализаторы подключаются к сети переменного тока с помощью датчиков тока по одному на каждую фазу + один на нейтраль (для модели AR.5L) и потенциальных проводов по одному на каждую фазу + один на нейтраль (если таковая имеется). Таким образом, прибор имеет 7 (8 для модели AR.5L) измерительных каналов (3 по току (4 для модели AR.5L) и 4 по напряжению), по которым поступает вся необходимая информация.

Датчики выпускаются различных номиналов, от единиц до тысяч ампер. Конструктивно они выполняются в виде жестких токовых клещей или гибких разъемных колец. Максимально возможный ток в обследуемой сети должен примерно соответствовать номиналу датчика, при этом будет достигаться максимальная точность измерений.

По результатам измеренных сигналов микропроцессор прибора рассчитывает множество параметров (обычно около 30), на основании которых можно судить о количестве и качестве электроэнергии, как потребляемой, так и генерируемой.

В типичный набор параметров, регистрируемых электроанализатором с периодичностью от 1 секунды до 4 часов, входят: напряжение, ток, активная и реактивная (емкостная и индуктивная) мощности, активная и реактивная (емкостная и индуктивная) энергии, cos j, по каждой фазеj, 3‑фазный коэффициент мощности, частота сети. Ряд параметров рассчитываются отдельно по каждой фазе и суммарно по всем фазам. Кроме текущих значений могут быть зафиксированы максимальные и минимальные значения параметров как по каждой фазе, так и суммарные.

Анализаторы определяют параметры качества энергии: спектры гармоник (до 50 порядка) токов и напряжений, коэффициент фликера, фиксируют отклонения и провалы напряжения, импульсные помехи и т.д.

Рассчитанные параметры выводятся на дисплей прибора в реальном времени и могут быть записаны в память с целью последующего воспроизведения и анализа. Все анализаторы количества и качества электроэнергии оснащены устройствами связи, дающими возможность перенесения накопленных данных на компьютер.

Электроанализаторы снабжаются специализированным программным обеспечением для визуализации, обработки и анализа накопленной информации.

Объем памяти – 1 Мб, что достаточно для запоминания 5000 полных измерений. Это количество значительно увеличивается, если ограничить выбор регистрируемых параметров (всего до 140).

Анализаторы AR.5 - это новейшая разработка CIRCUTOR. Они далеко опередили аналоги по своим характеристикам. Приборы имеют наименьшие массогабаритные параметры при наибольшем функциональном богатстве.

Одной из важнейших особенностей является реализация большинства функций на программном уровне. Это дает возможность пользователям наращивать функции своих приборов путем приобретения дополнительных картриджей-программаторов. Так как стоимость картриджа составляет 1/5 - 1/15 от стоимости прибора, такой подход значительно снижает затраты на обновление приборного парка. Фирма Circutor постоянно разрабатывает новые картриджи, расширяя, таким образом, функции своего прибора.

AR.5 не имеют регулировочных элементов в своей электронной схеме. Заводская калибровка происходит на цифровом уровне, путем "прошивки" калибровочных коэффициентов в специальных регистрах. Цифровая калибровка обусловила высокую стабильность метрологических характеристик прибора - он никогда не требует перекалибровки.

Электроанализаторы AR.5 являются сложными приборами, с гибкой системой настроек. Вместе с тем, они весьма просты в обслуживании и управляются клавиатурой, состоящей только из 9 кнопок. Этого удалось добиться с помощью экранного многоуровневого меню, значительно облегчающего управление прибором.

Важной особенностью приборов является многофункциональный графический дисплей. Он позволяет просматривать формы синусоид токов и напряжений, одновременно отображать до 30 параметров в реальном времени, программировать прибор с помощью экранных меню и выполняет другие функции.

Анализаторы AR5 могут оснащаться гибкими датчиками тока, которые представляют собой эластичный стержень, который замыкается в кольцо вокруг проводника. Они весят значительно меньше обычных клещей и могут устанавливаться даже в тех местах, где обычные клещи не проходят по своим габаритам.
