Однофазные косинусные конденсаторы CHV-M

Версия для печати

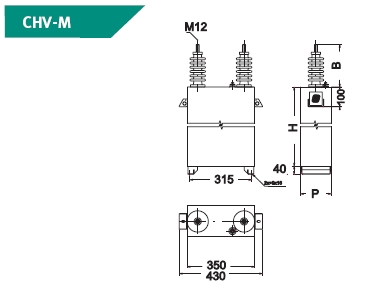

28 / 75 кВ – 6,6 кВ (11 кВ - междуфазное) Наименование конденсатора Мощность, кВар 50 Гц Вес, кг Размер (мм) Монтажные размеры Код заказа P B H CHV-M 50 / 6,6 (*) 50 17 350x160x420 160 180 200 R80193 CHV-M 75 / 6,6 (*) 75 20 350x160x520 160 180 300 R80195 CHV-M 100 / 6,6 100 22 350x160x520 160 180 300 R80196 CHV-M 133 / 6,6 133 25 350x160x570 160 180 350 R80197 CHV-M 150 / 6,6 150 28 350x160x630 160 180 410 R80198 CHV-M 167 / 6,6 167 30 350x160x690 160 180 470 R80199 CHV-M 200 / 6,6 200 34 350x160x690 160 180 470 R8019A CHV-M 250 / 6,6 250 40 350x160x800 160 180 580 R8019B CHV-M 300 / 6,6 300 46 350x160x890 160 180 670 R8019C CHV-M 400 / 6,6 400 57 350x160x1090 160 180 870 R8019F CHV-M 500 / 6,6 500 68 350x175x1000 175 180 780 R8019G CHV-M 600 / 6,6 600 79 350x175x1140 175 180 920 R8019H

38 / 95 кВ –8 кВ (13,2 кВ - междуфазное) Наименование конденсатора Мощность, кВар 50 Гц Вес, кг Размер (мм) Монтажные размеры Код заказа P B H CHV-M 50 / 8 (*) 50 19 350x160x461 160 221 200 R801B3 CHV-M 75 / 8 (*) 75 23 350x160x562 160 221 300 R801B5 CHV-M 100 / 8 (*) 100 25 350x160x561 160 221 300 R801B6 CHV-M 133 / 8 133 28 350x160x671 160 221 410 R801B7 CHV-M 150 / 8 150 31 350x160x671 160 221 410 R801B8 CHV-M 167 / 8 167 33 350x160x731 160 221 470 R801B9 CHV-M 200 / 8 200 38 350x160x841 160 221 580 R801BA CHV-M 250 / 8 250 43 350x160x931 160 221 670 R801BB CHV-M 300 / 8 300 49 350x160x931 160 221 670 R801BC CHV-M 400 / 8 400 61 350x160x1211 160 221 950 R801BF CHV-M 500 / 8 500 70 350x175x1041 175 221 780 R801BG CHV-M 600 / 8 600 81 350x175x1181 175 221 920 R801BH

38 / 95 кВ – 9,1 кВ (15 кВ - междуфазное) Наименование конденсатора Мощность, кВар 50 Гц Вес, кг Размер (мм) Монтажные размеры Код заказа P B H CHV-M 50 / 9,1 (*) 50 19 350x160x420 160 221 200 R801D3 CHV-M 75 / 9,1 (*) 75 23 350x160x520 160 221 300 R801D5 CHV-M 100 / 9,1 (*) 100 25 350x160x520 160 221 300 R801D6 CHV-M 133 / 9,1 (*) 133 28 350x160x570 160 221 350 R801D7 CHV-M 150 / 9,1 150 31 350x160x630 160 221 410 R801D8 CHV-M 167 / 9,1 167 33 350x160x690 160 221 410 R801D9 CHV-M 200 / 9,1 200 38 350x160x690 160 221 470 R801DA CHV-M 250 / 9,1 250 43 350x160x800 160 221 580 R801DB CHV-M 300 / 9,1 300 49 350x160x890 160 221 670 R801DC CHV-M 400 / 9,1 400 61 350x160x1090 160 221 870 R801DF CHV-M 500 / 9,1 500 70 350x175x1000 175 221 780 R801DG CHV-M 600 / 9,1 600 81 350x175x1140 175 221 920 R801DH

50 / 125 кВ – 12,1 кВ (20 кВ - междуфазное) Наименование конденсатора Мощность, кВар 50 Гц Вес, кг Размер (мм) Монтажные размеры Код заказа P B H CHV-M 50 / 12,1 (*) 50 19 350x160x595 160 255 300 R801F3 CHV-M 75 / 12,1 (*) 75 23 350x160x595 160 255 300 R801F5 CHV-M 100 / 12,1 (*) 100 25 350x160x645 160 255 350 R801F6 CHV-M 133 / 12,1 (*) 133 28 350x160x705 160 255 410 R801F7 CHV-M 150 / 12,1 (*) 150 31 350x160x765 160 255 470 R801F8 CHV-M 167 / 12,1 167 33 350x160x765 160 255 470 R801F9 CHV-M 200 / 12,1 200 38 350x160x875 160 255 580 R801FA CHV-M 250 / 12,1 250 43 350x160x965 160 255 670 R801FB CHV-M 300 / 12,1 300 49 350x160x1035 160 255 740 R801FC CHV-M 400 / 12,1 400 61 350x160x1245 160 255 950 R801FF CHV-M 500 / 12,1 500 70 350x175x1075 175 255 780 R801FG CHV-M 600 / 12,1 600 81 350x175x1215 175 255 920 R801FH

70 / 170 кВ – 15,2 кВ (25 кВ - междуфазное) Наименование конденсатора Мощность, кВар 50 Гц Вес, кг Размер (мм) Монтажные размеры Код заказа P B H CHV-M 50 / 15,2 (*) 50 19 350x145x510 145 300 170 R801H3 CHV-M 75 / 15,2 (*) 75 23 350x145x590 145 300 250 R801H5 CHV-M 100 / 15,2 (*) 100 25 350x145x590 145 300 250 R801H6 CHV-M 133 / 15,2 (*) 133 28 350x145x670 145 300 330 R801H7 CHV-M 150 / 15,2 (*) 150 31 350x145x670 145 300 330 R801H8 CHV-M 167 / 15,2 (*) 167 33 350x145x760 145 300 420 R801H9 CHV-M 200 / 15,2 (*) 200 38 350x145x760 145 300 420 R801HA CHV-M 250 / 15,2 250 43 350x145x860 145 300 520 R801HB CHV-M 300 / 15,2 300 49 350x145x940 145 300 600 R801HC CHV-M 400 / 15,2 400 61 350x175x980 145 300 640 R801HF CHV-M 500 / 15,2 500 70 350x175x1120 145 300 780 R801HG CHV-M 600 / 15,2 600 81 350x175x1260 145 300 920 R801HH

70 / 170 кВ – 18,2 кВ (30 кВ - междуфазное) Наименование конденсатора Мощность, кВар 50 Гц Вес, кг Размер (мм) Монтажные размеры Код заказа P B H CHV-M 50 / 18,2 (*) 50 19 350x145x510 145 300 170 R801J3 CHV-M 75 / 18,2 (*) 75 23 350x145x590 145 300 250 R801J5 CHV-M 100 / 18,2 (*) 100 25 350x145x590 145 300 250 R801J6 CHV-M 133 / 18,2 (*) 133 28 350x145x670 145 300 330 R801J7 CHV-M 150 / 18,2 (*) 150 31 350x145x670 145 300 330 R801J8 CHV-M 167 / 18,2 (*) 167 33 350x145x760 145 300 420 R801J9 CHV-M 200 / 18,2 (*) 200 38 350x145x760 145 300 420 R801JA CHV-M 250 / 18,2 (*) 250 43 350x145x860 145 300 520 R801JB CHV-M 300 / 18,2 300 49 350x145x940 145 300 600 R801JC CHV-M 400 / 18,2 400 61 350x175x980 145 300 640 R801JF CHV-M 500 / 18,2 500 70 350x175x1120 145 300 780 R801JG CHV-M 600 / 18,2 600 81 350x175x1260 145 300 920 R801JH

(*) без внутренних предохранителей
