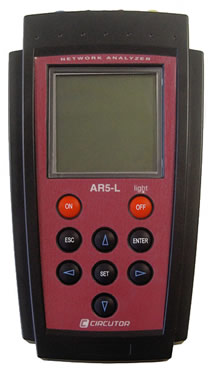

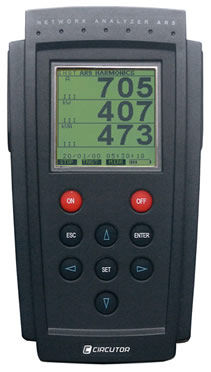

Анализаторы количества и качества электроэнергии AR.5M и AR.5L

• Обследование предприятий (энергоаудит)
• Определение причин отказов оборудования
• Оптимизация графиков энергопотребления
• Подбор энергоснабжающего оборудования
• Проектирование помехозащитных систем
• Выбор компенсаторов реактивной мощности
• Заключение договоров на энергоснабжение
• Проверка счетчиков электроэнергии

Портативный анализатор электрэнергии является одним из основных приборов в составе лаборатории для энергоаудита.

Анализаторы электроэнергии предназначены для измерения и регистрации параметров количества и качества электроэнергии, на основании показаний которых делаются выводы об эффективности использования электроэнергии, предлагаются и обосновываются энергосберегающие проекты, разрабатываются программы энергосбережения.

Универсальные анализаторы электроэнергии чаще всего бывают рассчитаны на применение в трехфазных несимметричных сетях 220/380 В, поэтому они заведомо применимы в симметричных трехфазных сетях и, тем более, в однофазных. Многие модели анализаторов электроэнергии можно подключать и к высоковольтным сетям через измерительные трансформаторы тока и напряжения – для этого приборы оснащаются специальными измерительными шунтами.

Анализаторы электроэнергии подключаются к сети переменного тока с помощью датчиков тока по одному на каждую фазу + один на нейтраль (для модели AR.5L) и потенциальных проводов по одному на каждую фазу + один на нейтраль (если таковая имеется). Таким образом, прибор имеет 7 (8 для модели AR.5L) измерительных каналов (3 по току (4 для модели AR.5L) и 4 по напряжению), по которым поступает вся необходимая информация.

Датчики выпускаются различных номиналов, от единиц до тысяч ампер. Конструктивно они выполняются в виде жестких токовых клещей или гибких разъемных колец. Максимально возможный ток в обследуемой сети должен примерно соответствовать номиналу датчика, при этом будет достигаться максимальная точность измерений.

По результатам измеренных сигналов микропроцессор прибора рассчитывает множество параметров (обычно около 30), на основании которых можно судить о количестве и качестве электроэнергии, как потребляемой, так и генерируемой.

В типичный набор параметров, регистрируемых анализатором с периодичностью от 1 секунды до 4 часов, входят: напряжение, ток, активная и реактивная (емкостная и индуктивная) мощности, активная и реактивная (емкостная и индуктивная) энергии, cos j, по каждой фазеj, 3‑фазный коэффициент мощности, частота сети. Ряд параметров рассчитываются отдельно по каждой фазе и суммарно по всем фазам. Кроме текущих значений могут быть зафиксированы максимальные и минимальные значения параметров как по каждой фазе, так и суммарные.

Анализаторы определяют параметры качества энергии: спектры гармоник (до 50 порядка) токов и напряжений, коэффициент фликера, фиксируют отклонения и провалы напряжения, импульсные помехи и т.д.
